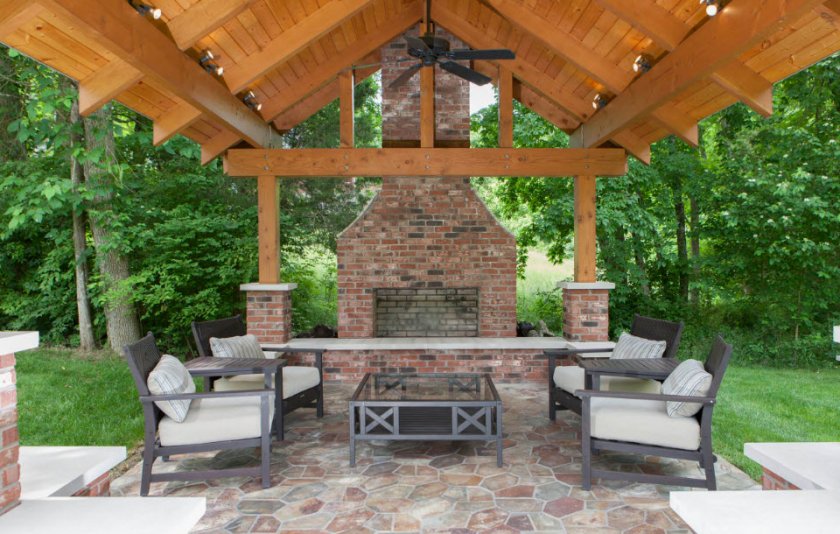

Барбекю из кирпича в беседке


Посиделки на даче с шашлыками в компании друзей — приятный отдых, которым сопровождаются многие выходные и праздники, начиная с майских и заканчивая глубокой осенью. Для душевной компании место может и не иметь решающего значения — достаточно соорудить мангал из нескольких кирпичей. Однако, если вы нередко проводите время с друзьями подобным образом, почему бы не построить беседку с мангалом — уютный и удобный уголок, где можно приготовить угощение и насладиться им.

Подготовительные работы

Прежде чем приступать к работам по строительству мангала, необходимо ясно представить, что вы хотите увидеть в итоге и для чего вам нужно данное сооружение. Если главным объектом для вас является беседка, а мангал — сопутствующий элемент, антураж, то вам, вероятнее, нужно уделить внимание именно возведению этого сооружения.

В том же случае, если в качестве беседки вас устроит и простой навес, а центральная фигура — мангал, тогда нужно и действовать соответствующим образом: сначала соорудить именно очаг, а затем всё остальное. В любом варианте начинать нужно с чертежа. Следующий этап — определить, очаг какого типа вам нужен. После того как вы решите, какому типу очага отдать предпочтение, следует приступать к составлению проекта и чертежу будущего сооружения.

Это могут быть:


  • традиционный шашлычный мангал — наиболее распространённый вариант. Он представляет собой самую простую жаровню с нишей для укладки дров и дымоотводом. Как вариант — навес. Можно сказать, что это сооружение в стиле функционального минимализма — здесь нет ничего лишнего, и в то же время есть всё необходимое. Такого очага вполне достаточно для жарки шашлыка, кебаба или стейков, в то же время он может просто создать уют;Традиционный шашлычный мангал
  • печной комплекс — подобие русской печи, расположенной в беседке. Это настоящая кухня, на которой можно готовить первые и вторые блюда, жарить барбекю или печь пироги. Такое сооружение предназначено, скорее, для готовки, чем для приятного времяпровождения. Соорудить такую печь самостоятельно малоопытному строителю практически нереально;Печной комплекс


  • барбекюшница — упрощённый вариант мангала на американский манер. Представляет собой жаровню со съёмной решёткой, на которой жарят мясо. Барбекюшница

Чертёж с размерами

Задуманный проект следует перенести на бумагу. Детальный чертёж необходим обязательно, чтобы в любой момент можно было свериться с первоначальным планом. Чертёж с размерами

Необходимые материалы и инструменты

Для строительства мангала вам понадобятся следующие инструменты и материалы:

  • кирпич (шамотный);
  • песок;
  • щебень;
  • цемент;
  • трубы металлические;
  • арматура;
  • брус, доски;
  • ондулин или профнастил;
  • мастерок, лопата, вёдра;
  • отвес и уровень;
  • ножовка, молоток, зубила, дрель, саморезы, шлифмашина;
  • металлические уголки и крепёжные пластины.

Необходимые материалы и инструменты

Поэтапное строительство

Строительство всего сооружения состоит из следующих этапов:

  1. Возведение фундамента.
  2. Сооружение беседки.
  3. Постройка мангала.

Далее приведены общие этапы строительства и моменты, на которые следует обратить особое внимание.

Выбор места и подготовка фундамента

При выборе места для строительства следует исходить из таких соображений, как удалённость от дома. Если вы планируете постоянно принимать пищу в беседке, естественно, её лучше установить рядом с жилищем. Если же она предназначена исключительно для отдыха и посиделок с гостями — лучше выбрать удалённое и закрытое от посторонних глаз место, например, в дальнем углу сада.


Мангал в беседке из кирпича

Кроме того, следует учитывать, что сама по себе беседка предназначена не только для застолий и приёма пищи, но и для отдыха. А значит, и место нужно подобрать соответствующее — например, в тени деревьев. Чтобы вся конструкция, беседка и мангал, стояли уверенно и прочно, нужно правильно заложить фундамент. В принципе, всё сооружение имеет достаточно умеренную массу, для него подойдёт фундамент любого типа: ленточный, армированный плиточный либо свайный.

А вот под мангал нужно возвести отдельное основание. Так что, пожалуй, лучшим и наиболее дешёвым и практичным является такой вариант: отдельный фундамент под очаг, и свайный — под беседку. На выбранном под постройку месте необходимо расчистить землю и выровнять его. Далее следует разметить участок под строительство таким образом: два ряда по три ямы под столбы. В третьем ряду только два угловых столба, вместо центрального, третьего, будет залит отдельный фундамент под очаг. Основание под фундамент


Выкопать все 9 ям (8 под столбы для беседки и большую под камин) глубиной 40–50 см. Яма под мангал должна быть на 10–15 см больше его габаритов, во все стороны. Лунки под столбы для беседки — примерно 40 на 40 см, расстояние между ними выбирают таким образом, чтобы крайние соответствовали углам, а средняя находилась ровно между ними. На дно каждой насыпать слой щебня (20 см), сверху — песок. Эту подушку нужно утрамбовать, на неё уложить армированную сетку.

Соорудить деревянную опалубку на 10 см выше уровня земли. Сначала сделать её для мангала, после чего — для остальных элементов. Не стоит стремиться сделать все элементы (опалубка под очаг и под беседку) одной высоты. Для того чтобы все части фундамента получились одной высоты, поступают следующим образом: после того как основание мангала будет готово, от него нужно натянуть по уровню горизонтальные шпагаты и заливать раствор по ним. Сам фундамент можно сделать из бетонного раствора марки М-250. Опалубка для фундамента

Готовят его из таких компонентов (в скобках указаны части):

  • цемент — 2;
  • песок — 4;
  • щебень — 7;
  • вода — 1.

Компоненты для приготовления раствора

После того как все элементы будут залиты, необходимо дать им время застыть. В зависимости от климатических условий на это понадобится от нескольких суток до 1–2 недель. Затем на бетон укладывают отрезки рубероида, он выступает в качестве гидроизоляции. На застывших стойках следует сделать нижнюю обвязку беседки. Делают её из бруса 10×15 см. С трёх сторон от угла до угла укладывают 3 бруса, по длине каждой из сторон сооружения. На четвёртой стороне, там где будет расположен мангал, укладывают два куска такого же бруса. Фундамент под беседку

С одной стороны они будут уложены на угловые опоры фундамента, соединяясь с длинными брусьями обвязки (боковыми). Другие концы коротких фрагментов будут уложены на основание мангала (как уже было сказано, его размеры должны быть на 15 см больше проекции очага). По контуру того же мангального основания из бруса следует сделать остальную часть обвязки, как бы обойдя по контуру будущий очаг.

Далее поэтапный порядок действий по строительству беседки следующий:


  1. Брусья нижней обвязки соединить в пол дерева. Между ними установить лаги — своеобразные рёбра жёсткости и опора для будущего пола.
  2. По углам обвязки и в середине двух боковых сторон установить вертикальные стойки, ещё по две стойки нужно возвести на двух внешних углах основания мангала, и напротив — это будет входной проём.
  3. Все стойки крепятся при помощи уголков и саморезов. После этого делают верхнюю обвязку, аналогично нижней, только она будет четырёхугольной формы. На половине высоты между стойками делают распорки из того же бруса, закреплённого на уголки и саморезы.
  4. Далее возводят крышу, она может быть двускатной или четырёхскатной, и делают кровлю. Крышу лучше делать внизу, на земле, самой простой стропильной конструкции. Её обшивают досками и профнастилом либо ондулином. В обшивке крыши следует оставить отверстие под дымоход. Нужно рассчитать расположение таким образом, чтобы он располагался над центром мангала.
  5. Готовую конструкцию устанавливают на верхнюю обвязку и закрепляют крепёжными пластинами и саморезами.
  6. Что касается облицовки стен беседки, здесь вы можете проявить собственные креативные способности — обшейте их до половины высоты вертикальной доской

Правила кладки кирпичей

Когда фундамент под мангал полностью высохнет (1,5–2 недели), можно приступать к постройке очага. Для начала следует выложить основу, выровняв уровни будущего камина и пола. Это цоколь, как и вся конструкция, он будет кирпичным. Внутреннее пространство очага в любом случае нужно выкладывать из шамотного кирпича, для внешнего слоя можно взять и обычный красный. Кроме того, можно использовать и б/у материал, если вы будете строить очаг под облицовку.

Далее приведена пошаговая инструкция постройки мангала и основные правила кладки кирпича:

  1. Первый слой следует выкладывать от углов к центру по разметке. Следующие уровни нужно класть со сдвигом на 1/2 кирпича сначала в одну, а затем — в другую сторону.
  2. После того как будут выгнаны нижние 3 ряда, положить слой армированной сетки во избежание разрушения и появления трещин. Так же поступать и в дальнейшем — после трёх рядов кирпича — армированная сетка.
  3. После укладки каждых двух рядов проверяйте сооружение на наличие перекосов при помощи пузырькового уровня и отвеса.
  4. После того как цоколь будет построен, следует укладывать топливник. Жаровню можно сделать из кирпича либо из предварительно отлитой бетонной формы.
  5. Если вы делаете топливник арочной формы, используют кружало (специальная арочная форма, лекало из дерева или металла). Пространство между кирпичами выводят с помощью деревянных щепок, после чего заполняют его раствором и дают высохнуть 2–3 суток.

  6. Над топливником нужно установить железобетонную балку либо армированный уголок, на который укладывают ещё один ряд кирпича.
  7. Выкладывая мангал, следует оставлять небольшие щели между кирпичами, не заделывать их раствором. Они способствуют лучшему доступу кислорода и, соответственно, горению.
  8. Не забудьте уложить между рядами кирпича небольшие куски арматуры — они будут служить опорой под решётку барбекю. Лучше сделать несколько таких опор, расположенных на разных уровнях.

Видео: постройки мангала из кирпича

Установка дымоотвода

Дымоотвод можно установить несколькими способами. На готовом мангале (жаровне), сделать опорные колонны из кирпича, из этого же материала изготовить и дымосборник, постепенно сужая его кверху, с выводом через оставленное для этих целей отверстие в крыше.

  • Дымоход такого типа имеет прекрасный внешний вид, хотя и существенных недостатков ему хватает:
  • нужно совмещать кирпичную кладку с отверстием в крыше. Если выгнанная вами труба не совпадёт с предназначенным для неё вырезом, придётся либо увеличивать отверстие (тем самым вы испортите кровлю), либо ломать высохшую кладку и строить заново, внеся коррективы (в этом случае может получиться несимметричная конструкция);
  • достаточно трудоёмкий процесс строительства.

Дымоотвод из кирпича

Есть гораздо более простой вариант оборудовать мангал качественным дымоходом. Если вы даже незначительно ошиблись при строительстве очага, отверстие под дымоход в любом случае будет находиться в непосредственной близости от центра проекции мангала. После того как очаг будет готов, установите отдельную трубу на дымоход, а внизу к ней непосредственно над барбекю прикрепите купольную вытяжку, наподобие кухонной (металл толщиной 1 мм). По углам она будет держаться на красивых цепях, прикреплённых к кровле. Дымоотвод для мангала в беседке

Если даже отверстие под дымоход не будет совпадать с центром мангала, ничего страшного — так как конструкция независима от очага и держится на отдельных цепях, её наклон можно будет отрегулировать, а саму трубу закрепить не жёстко. Так небольшой крен будет практически незаметен со стороны. Вверху над трубой должен быть козырёк, защищающий от попадания капель дождя.

Отделка и навес

Если вы оборудовали дымоход подобием вытяжки, как было описано выше, она и будет являться одновременно навесом. В противном случае вам нужно будет изготовить козырёк, сварив его из металла толщиной 1–1,5 мм. Более толстый материал будет слишком много весить. Классический навес имеет форму купольной вытяжки и делается из металла. Если относительно материала изготовления вариантов немного, то форму вы можете изменить на своё усмотрение. Например, сделать плоский навес. Что касается отделки, то здесь лучшим сочетанием будут, пожалуй, классические кованые детали: щипцы, решётки барбекю, дверцы по типу каминных. Навес над мангалом

Вне зависимости от того, какие полы будут в беседке, пространство перед мангалом лучше выполнить из плитки. Но можно поступить и по-другому: на готовый деревянный пол уложить лист железа, шириной соответствующий мангалу, и на 1 метр отступающий от переднего края сооружения. Если вы строили очаг из красивого нового кирпича, то чем-то покрывать его излишне. В противном случае можно сделать плиточную облицовку. Не забудьте оборудовать рядом с очагом крючки для решёток и шампуров. Мангал в беседке из кирпича

Буквально следовать представленному выше проекту вовсе не обязательно. Вам достаточно взять его за основу, на которой вы сможете воплотить собственные идеи. Главное — помните, прежде чем приступать к строительству, сделайте подробный чертёж, в дальнейшем он может помочь избежать ошибок.

Источник: fermer.blog

Выбор места строительства

Перед тем как приступать к основным строительным и проекционным работам, необходимо определить функциональность конструкции и ее месторасположения. Если кирпичная беседка с барбекю или коптильной необходима для частого приема пищи и встречи гостей — лучше расположить ее ближе к дому, а если для спокойного и тихого отдыха, то в тени садовых деревьев. Она может быть использована не только для застолий, но и служить местом наслаждения природой. Мангал из кирпича даже в кованой беседке лучше, чем под открытым небом, поскольку можно готовить на огне в любую погоду и время года. После утверждения места расположения, создают чертеж будущей конструкции.

Вернуться к оглавлению

Правила установки беседки с мангалом из кирпича

Если речь идет о каменной беседке, то сначала закладывают фундамент, чтобы избежать в дальнейшем проседания конструкции. В зависимости от финансовых возможностей выбирают материал и модель мангала в беседку: его можно сделать самостоятельно или использовать готовые, которые могут быть изготовлены из различного материала:

Барбекю из кирпича в беседке
Можно купить готовый прибор из металла.
  • чугунные;
  • электрические;
  • металлические;
  • стальные.

Кирпичный мангал строят в несколько этапов:

  1. Кирпич в первом ряду укладывают всплошную.
  2. Создается место, где будут храниться дрова.
  3. Укладываются семь рядов материала для места под приготовление пищи.
  4. Возводится дымоход.
  5. Оборудуется месторасположения разделочного стола.

Вернуться к оглавлению

Необходимые материалы, инструменты

  • Песок, кирпич, щебень, цемент, чтобы залить фундамент.
  • Труба для столбов опоры.
  • Арматура, брус, доски.
  • Мастерок, лопата, ведра, уровень.
  • Лобзик, молоток, зубила, машинка для шлифовки.

Вернуться к оглавлению

Чертежи и этапы работы постройки беседки с мангалом

Барбекю из кирпича в беседке
Составляя проект конструкции, нужно иметь представление, какой формы она будет.

Проект мангала должен учитывать месторасположение и форму конструкции относительно места отдыха, а также особенности кладки кирпича. На стадии составления чертежа рассчитываются количество необходимого кирпича и вспомогательных стройматериалов. Этапность проведения работ следующая:

  1. Определение типа конструкции, в которой будет выполнен мангал для беседки. Это может быть прямоугольный или угловой мангал.
  2. Выбор места расположения.
  3. Составление проекта и чертежа.
  4. Закладка фундамента.
  5. Постройка барбекю, стен и перекрытие крыши беседки, пола.
  6. Проведение отделочных работ.

Вернуться к оглавлению

Как сделать фундамент?

Чтобы постройка не проседала, необходимо заложить фундамент: ленточный или плиточный армированный. Чтобы построить практичную кирпичную беседку с барбекю или печкой своими руками, нужно подготовить место, очистить и выровнять поверхность участка. Выкопать основу глубиной до 50 см, засыпать песком со щебнем слоем в 20 см, а сверху уложить армирующую сетку. Соорудить опалубку, на 10 см выступающую над уровнем грунта. Основание залить бетонным раствором, который можно купить в специализированном магазине или же приготовить в домашних условиях. Для приготовления понадобится:

Барбекю из кирпича в беседке
Для приготовления бетонного раствора нужно закупить песок.
  • песок;
  • вода;
  • щебень;
  • цемент.

После заложения фундамента необходимо дать ему время для полного застывания. В зависимости от погоды и времени года, на это может уйти от нескольких дней до нескольких недель. Размер фундамента должен быть на 10—15 сантиметров больше самого мангала. Для гидроизоляции можно использовать рубероид или специальные смеси.

Классическая строительная смесь для сооружения мангала состоит из глины и песка в соотношении с водой 7:3 с разведением водой до однородной консистенции густой сметаны. Для стен, контактирующих с огнем, нужно обычную глину заменить огнеупорным шамотом. Для возведения беседки можно использовать цемент.

Вернуться к оглавлению

Стены беседки и крыша

Если в ходе строительства не предусмотрены отделочные работы, то кладку кирпича нужно выполнять с расшивкой швов. При этом важно использовать уровень и отвес, для соблюдения правильной геометрии строения. Чтобы построить кирпичные столбы, по их месту устанавливаются металлические трубы и обкладываются кирпичом. одну из колонн можно совместить с дымоходом. Важно учитывать необходимость обеспечения естественного стока воды. Для этого при обустройстве пола выполняют наклон в противоположную сторону от очага.

Барбекю из кирпича в беседке
Желательно, чтобы за мангалом стена была сплошной.

Чаще сооружают беседки с частичной стеной в 1—1,5 метра высоты кирпичной кладки. Проемы закрывают решетками из дерева, украшают ковкой из металл или занавесками. Со стороны мангала лучше делать сплошную стену. Это обеспечит нормальное дымоотведение, защиту от дождя и ветра. Не имея достаточного опыта в строительстве, лучше выбирать простые кровли для беседки — односкатные с покрытием из черепицы или поликарбоната.

Вернуться к оглавлению

Источник: EtoKirpichi.ru

Типы проектов беседок

Беседки – это легкие архитектурные сооружения небольших размеров. Сегодня их часто делают по типу совмещенных кухонь со столовыми, среди которых особой популярностью пользуются варианты с мангалом, барбекю, камином или печкой. В них совмещают все необходимое для приготовления блюд, и отдыха. Существует три типа конструкций таких строений.

  • Открытые.

В большинстве случаев делают конической формы, навес устанавливается на прочных опорах. В них можно отдыхать, трапезничать, работать, но только в теплую и безветренную погоду, поэтому в основном используются только в весенне летний период. Внутри ставятся скамейки и другая мебель, иногда стационарные печи, переносные мангалы, которые на зимний период убирают в помещение.

беседки с мангалом для дачи

Открытые беседки используют в теплое время года, ставить их желательно не на сквозняке
Источник besedkis.ru
  • Закрытые.

Делаются в виде закрытого помещения, могут использоваться круглый год. В них ставят барбекю, мангалы, стационарные печи и различные кухонные принадлежности. Часто стены утепляют, внутри монтируется камин, иногда подводят коммуникации в виде водопровода, газа, электричества.

беседки для барбекю

Посидеть за вкусным шашлыком можно круглый год, главное хорошо утеплить беседку
Источник www.pinterest.nz
  • Полузакрытые.

Классический тип беседок, в которых несколько сплошных стен и минимум одна сторона полностью открыта. Часто завешивается занавесками, сетками от насекомых, шторами и другими подобными материалами. Может использоваться с весны по осень.

беседка для дачи с барбекю

Полузакрытые беседки могут быть ограждены стеной с одной стороны
Источник elmin.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Виды печей и барбекю для беседок

Беседки с барбекю – это практичные решения, с их помощью в любую погоду можно с комфортом готовить разнообразные блюда. В зависимости от типа беседки внутри не будут мешать осадки или ветер. В сильные морозы внутри намного теплее, чем на открытом участке, к тому же строение можно утеплить. По функциональности различают несколько видов барбекю.

  • Печной комплекс.

Стационарные встроенные конструкции, делаются из кирпича, в них могут быть вмонтированы плита, гриль и так далее. Функциональность конструкции позволяет готовить любые блюда. Обустройство комплекса требует наличия определенных знаний и умений, надо составлять план. Обращение к квалифицированным специалистам будет лучшим решением.

проекты беседок из дерева с мангалом и барбекю из кирпича

Для создания вкусных блюд можно создать целый печной комплекс
Источник es.decorexpro.com
  • Печь-мангал.

Используется только для блюд, которые готовятся на решетках/шампурах, один из лучших вариантов для приготовления шашлыков. Очень простой вариант, иногда совмещается с коптильней. Стационарные типы в основном возводят одновременно с самой беседкой, но могут устанавливаться отдельно. Компактные модели, удобны в использовании, переносной мангал можно обложить кирпичом и сделать его, таким образом, стационарным. Беседки с мангалом для дачи очень популярны на участках, где мало свободного места.

беседки для дачи с печью и мангалом

Из кирпича можно создать просто печь-мангал со столешницей без всяких излишеств
Источник nl.decorexpro.com
  • Печь-барбекю.

Напоминает модель с мангалом, но применяется только решетка, на которую выкладываются продукты. Отличается простотой использования, но есть некоторые неудобства в чистке. Стационарные модели делаются из кирпича, в последнее время они становятся очень популярными. Дополнительно они обустраиваются раковиной и столешницей. Подобные комплексы соответствуют всем требованиям пользователей в приготовлении еды. Печь должна размещать над вытяжкой.

беседки для мангала на дачу

Комплекс с барбекю и с печью для казана
Источник orcafe.ru
  • Переносной мангал.

Портативная металлическая модель небольшого размера. Прослужит очень долго при условии правильной эксплуатации. Распространенный вариант, который можно приобрести в различных магазинах. При постоянном использовании на одном месте может обкладываться кирпичом, что увеличивает срок эксплуатации, надежность и удобство. Продукты можно готовить на решетке или шампурах.

беседка с барбекю

Переносной мангал при необходимости можно вынести из беседки, когда он не актуален
Источник www.rich-yard.ru
  • Разборные конструкции.

Портативные, недорогие модели, могут убираться на хранение. Встречаются очень редко, не очень популярны у отечественного потребителя.

беседки с мангалом для дачи

Портативные мангалы можно брать с собой в дорогу
Источник pedtext.ru

Это может быть интересно! В статье, что по следующей ссылке, про разборной мангал можно узнать более подробно.

  • Газовый гриль.

Получает большое распространение благодаря своим преимуществам. Достаточно подключить баллон с газом или подвести трубу и не надо разводить костер, нет едкого дыма. Для приготовления продуктов применяется жар от камней.

беседки для барбекю

При возможности подвода газа можно установить подобный гриль
Источник calflameblog.com
  • Смокер-гриль.

Новинка на отечественном рынке. Применяется для приготовления только копченых продуктов и гриль.

беседка для дачи с барбекю

Смокер-гриль одобрят ценители копченостей и гриля
Источник de.decorexpro.com
  • Печь-казан.

Конструкция предусматривает специальные отверстия для казана. Используется для тушения, приготовления шурпы и плова.

проекты беседок из дерева с мангалом и барбекю из кирпича

Печь для казана может быть и переносной, в любом случае плов на огне получится отменным
Источник unitedkitchens.ru
  • Жаровня.

Для приготовления различных блюд используется твердое топливо.

беседки для дачи с печью и мангалом

Поставив в круглой беседке небольшую жаровню, каждому из гостей будет доступно блюдо сразу с огня
Источник roomester.ru
  • Печь-камин.

В основном применяется в беседках, которые используются круглый год. Иногда делается в открытых павильонах. Может применяться как барбекю или мангал.

беседки для мангала на дачу

Печь камин ставят в беседках закрытого типа, чтобы обогревать помещение зимой и готовить угощения для гостей
Источник pinterest.com

Существует еще мини-печь по-русски, где можно готовить самые разнообразные блюда. Однако в беседках встречается очень редко из-за сложности всей конструкции. Работать над таким проектом должны только опытные и компетентные специалисты.

Это может быть интересно! В статье по следующей ссылке читайте про беседки с мангалом, барбекю и печкой в современном загородном доме.

Материал для беседки

Беседки для барбекю часто используют в качестве летней кухни, для чего их оснащают столешницами, раковинами, иногда обеденными группами и так далее. Конструкция может быть открытого или закрытого типа с использованием различных материалов. В последнее время большой популярностью пользуются открытые беседки и простые навесы. При выборе материала учитывается эстетичность выбранного варианта и отделка. Немаловажными факторами является конструкция беседки, ее размеры, устойчивость материала к отрицательному влиянию солнечных лучей, осадков и ветра, его прочность и жаростойкость.

беседка с барбекю

Не важно, из какого материала сделана беседка, главное, чтобы чувствовать в ней себя комфортно
Источник do.nn.ru

Беседки возводятся из следующих материалов:

  • Из дерева. Экологически чистый материал, легко поддается обработке, отлично смотрится на участках. Сама конструкция получается достаточно легкой, поэтому не требуется наличие массивного фундамента. Хороший фундамент понадобится при монтаже стационарной печи из каменных материалов. Для производства беседки используется бревно, брус, доска, декоративные рейки, иногда применяется массив и так далее. Чтобы материал со временем не терял своего вида и служил максимально долго, требуется периодическая обработка защитными составами.

беседки с мангалом для дачи

Беседка из дерева открытого типа со стационарным мангалом
Источник pinterest.com
  • Из камня. Для сооружения используются камни или кирпичи, что дает постройкам особые преимущества – высокая прочность, пожаробезопасность и большая долговечность. Не требуется постоянная обработка поверхности, как у деревянных. Не стоит экономить на материалах и лучше приглашать специалистов в строительстве. В большинстве случаев для возведения используется кирпич, материал дешевле и доступнее камня. При строительстве колонн для навеса или полноценной беседки надо обустраивать прочный фундамент. В основном печь внутри делается также из огнеупорного кирпича.

беседки для барбекю

Беседка из натурального камня, обойдется дорого, но украсит любой участок
Источник artstonegroup.ru
  • Из металла. Включают опоры из трубы и ажурные стены, в основном делаются в виде навесов. Используются различные типы решеток, кованые узоры. Очень прочные, могут выдерживать большие нагрузки, долговечные, легко и быстро собираются, для некоторых моделей не требуется наличие фундамента. Но они могут сильно нагреваться, требуется периодическая покраска и обработка от коррозии.

беседка для дачи с барбекю

Кованный металлический павильон для отдыха с печью из камня
Источник navess.ru
  • Комбинированные. Беседка для дачи с барбекю может возводиться с применением одновременно нескольких видов строительных материалов. Это достаточно распространенный вариант, который позволяет удешевить весь проект с сохранением долговечности и прочности конструкции. При комбинировании можно использовать профиль из металла, дерево, кирпич, каменные элементы и так далее. Самым распространенным вариантом комбинирования является использования кирпича и дерева. В основном рабочая зона оформляется кирпичом, а зона отдыха – деревом.

проекты беседок из дерева с мангалом и барбекю из кирпича

Беседка из камня и дерева, может на зиму закрываться
Источник besedkibest.ru

Это может быть интересно! В статье по следующей ссылке читайте про дом из бетона и дерева от архитектора Лучано Крука.

Подобные решения позволяют создавать эстетичные, практичные и современные конструкции, которые могут выдерживать различные негативные природные явления. Благодаря обустройству беседки дополнительными элементами (раковина, столешница, розетки и так далее) увеличивается функциональность строения, оно может выступать полноценной кухней, столовой и местом отдыха на свежем воздухе. При этом сама беседка может стать украшением всего участка.

Видео описание

Обзор кирпичной печи с мангалом в этом видео:

Дизайнерские решения

Дизайн беседки определяет стиль постройки, ее размеры и форму. Проекты беседок из дерева с мангалом и барбекю из кирпича или с использованием других материалов учитывают архитектуру всего комплекса построек на участке и самого ландшафта. В основном при постройке таких конструкций используется несколько направлений: прованс, хай-тек, классика, модерн, скандинавский, восточный или деревенский стиль. Для восточного и классического стиля характерны легкие навесы без печей, барбекю или мангалов. Скандинавский стиль, прованс и кантри – обязательное условие для них барбекю, камин и мангал.

Геометрическая форма конструкции может быть любой, здесь нет четких требований. Самым популярным решением считается квадратная форма. Конфигурация в них также может быть самой разнообразной. При определении размеров учитывается свободное место и возможность встречи больших компаний.

беседки для дачи с печью и мангалом

Открытая беседка с мангалом над прудом
Источник m.yukle.mobi

Участок для беседки

Выбирая проекты беседки для мангала на дачу необходимо подготовить участок под будущую конструкцию. Выбранный участок должен соответствовать определенным требованиям. Если в проекте дизайна ландшафта нет рельефных неровностей, тогда можно подобрать любое место. В другом случае потребуется ровнять участок под беседку. Это же касается и наличия водоемов. К самой беседке рекомендуется обустройство дорожек, для удобства доступа к строению. Территорию под постройку надо освободить от мусора, растительности, камней.

Дизайнерская задумка беседки и территория вокруг нее должны гармонировать с другими постройками. В ландшафтном дизайне беседка является ключевым элементом. При обустройстве территории вокруг нее надо руководствоваться определенными правилами. Территория вокруг площадки должна гармонировать с типом грунта. Для украшения беседки могут использоваться вьющиеся растения, вокруг можно высадить кустарники и деревья. Немаловажным является освещение беседки и дорожек к ней.

Видео описание

Видео-обзор зимней беседки со стенами из стекла:

Немного о цене

Производители предлагают приобрести уже готовые беседки, которые собираются на месте. Также можно заказать разработку нового проекта или приобрести уже разработанный. На цену может влиять не только размер будущей постройки, но используемый материал, а также оснащенность беседки. Например, конструкция из дерева обойдется дешевле, чем из камня или металла. Значительно увеличить цену постройки может обустройство мангала, печи или барбекю, подключение коммуникаций, закупка мебели, постройка фундамента и так далее.

беседки для мангала на дачу

Открытая беседка с крышей в китайском стиле
Источник uprava77.ru

Производители в основном предлагают деревянные беседки, реже металлические. Деревянные модели можно приобрести по цене 70-150 тыс. руб., но есть и варианты значительно дороже. К ним можно докупить печи-барбекю за 30-70 тыс. руб. Модели беседок с уже предусмотренными печами, мангалом или барбекю стоят в среднем 100-200 тыс. руб. Металлические модели небольших размеров стоят в среднем 15-30 тыс. руб., есть модели стоимостью 40-80 тыс. руб. и больше. Самые дорогие – это беседки из камня и кирпича. В данном случае можно заказать только проект конструкции, а возводить их надо непосредственно на отведенном месте.

Видео описание

Красивые беседки с мангалами в этом видео:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и монтажа всех типов металлоконструкций под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Беседки для дачи с печью и мангалом в последнее время стали очень популярны и востребованы. Они прекрасно подходят для сезонного или круглогодичного использования. В зависимости от размеров, типа проекта, оснащенности беседка может стать хорошим вариантом для приготовления блюд и принятия пищи. Большие конструкции позволяют проводить целые праздники, встречать гостей или просто отдыхать на свежем воздухе. Большой выбор материалов позволит создать именно ту модель беседки, которая будет отлично гармонировать с другими постройками на участке и ландшафтным дизайном.

Источник: m-strana.ru

Строим кирпичный мангал в беседке

Отдых на свежем воздухе, сопровождающийся застольем, могут испортить как палящее солнце, так и моросящий дождь. Открытая беседка — отличный вариант укрытия. Оборудование на ее площади кирпичного мангала обеспечит комфортное приготовление пищи на открытом огне в любую погоду. Кроме традиционного шашлыка, на нем можно готовить еду в казане, коптить мясо, птицу, рыбу. Планировать строительство печи лучше одновременно с возведением беседки.

О чем эта статья

Открытое пламя, господствующее в мангале, может нанести вред здоровью хозяев и их гостей, причинить материальный ущерб при возгорании конструкции беседки или окружающей ее растительности. Тщательно изучите розу ветров на участке и выберите свободное место на его подветренной стороне.

Не допускается близкое соседство с деревьями, кустарниками, хозяйственными и санитарными постройками, стоянкой для авто.

Беседку необходимо условно разделить на зоны приготовления пищи и отдыха. Комфорт и пространство для маневра нужны и повару, и гостям. Рассчитывая площадь будущей беседки, предусмотрите достаточно места для стола и необходимого количества лавок, стульев. Задумайтесь о создании условий для хранения кухонного инвентаря, запаса дров, угля.

Строительство беседки

Выбирая любой из вариантов беседки, вы гарантированно украсите ею свой участок и разнообразите досуг. Деревянную построите быстрее, с кирпичной придется повозиться дольше.

Преимущества беседок из древесины в большой скорости и простоте строительства, относительной дешевизне материала, идеальной гармонии с природным ландшафтом придомовой территории. Они экологичны, долговечны, практичны. Такие постройки собирают из:

  • столярных изделий (досок, брусьев, реек, листов фанеры и др.);
  • рубленых бревен .

Конструкция очень проста: столбовые опоры и крыша. Форма постройки: квадрат, круг, многоугольник. Проемы могут быть как открытыми, так и закрытыми щитами из реек, оконными и дверным блоком. Декорировать периметр беседок открытого типа можно вьющимися растениями, сделать ограду из тонких прутьев, зашить вагонкой. Пол делают деревянным или выкладывают из тротуарной плитки. Крышу кроют жестью, металлическими листами, шифером, битумной черепицей, полимерными материалами или просто затягивают плотной тканью.

Уютная капитальная постройка из кирпича не требует ухода (пропитки, покраски), остается неизменно красивой и прочной долгие годы. Такие беседки могут состоять лишь из опорных колонн и крыши (открытый тип) или иметь полноценное ограждение, сохраняющее тепло в холодный сезон. Открытые проемы часто заполняют кованными пролетами из металла или дерева. Популярно панорамное фасадное остекление с раздвижными системами или традиционными распашными окнами.

Популярны частично закрытые квадратные или прямоугольные постройки, где кирпичные стены имеют одна или две стороны, а остальные остаются открытыми. Более компактны строения имеющие форму шести или восьмигранника. Угловые беседки формы усеченного треугольника – наиболее простой вариант.

Затем выкладываются колонны с металлическим сердечником, служащие опорой для кровли. В ее основании — деревянные стропила. Форма — вальмовая или шатровая с разным количеством скатов. Покрытие деревянное, шиферное или из черепицы. Обязательно обустраивают пол. Главное требование к нему — огнестойкость. Применяют различные виды плитки или бетон.

В открытых беседках пол должен иметь наклон в несколько градусов в сторону входа для стекания дождевой воды, попадающей в проемы .

Главный элемент беседки — кирпичный мангал будет отлично функционировать в постройке из любого материала.

Проекты мангалов для беседок достаточно разнообразны по дизайну: от миниатюрных замков до стилизованной русской печи. Их обязательные конструктивные элементы:

  • кирпичные стены (чаще всего П — образной формы);
  • топка;
  • дровяная ниша;
  • металлическая решетка ;
  • выступы для установки гриля;
  • дымоход.

Мангал может быть украшен декоративной аркой над очагом. Накрывая его боковины бетонными плитами с каменными или деревянными столешницами, создают просторные рабочие поверхности, служащие разделочным столом. Под ними — шкаф для посуды.

Мангал из кирпича в беседке своими руками + фото

Обязательный элемент — труба для отвода дымовых газов за пределы беседки. В случае ее отсутствия отдыхающие в беседке люди будут задыхаться от дыма.

Проект стандартного небольшой мангала подходящего для установки в беседку выглядит так:

Также дополнительно к печи можно пристроить рабочую поверхность, раковину, коптильню, казан. Такой составной мангал может выглядет примерно так:

Однако при выборе настолько сложного проекта лучше обратиться к профессионалу, так как в данном случае кроме большого объема кладки также необходимо продумать фундамент под столь тяжелую конструкцию и дымоходы.

Особенности кладки мангала

Для строительства подойдет обыкновенный цементно-песчаный раствор или готовые смеси промышленного производства. Конструкцию выкладывают из огнеупорного кирпича (чаще всего марки шб -5) в соответствии со строгой порядовкой , приложенной к каждому проекту. Рекомендуемая ширина швов — 10 мм. На основании делают разметку и выкладывают первый ряд. Вертикальность углов подтверждают уровнем. Кирпичи второго ряда перекрывают швы в нижнем ряду. Далее также необходимо соблюдать перевязку. Каждую пару слоев перекладывают армирующей сеткой.

Улучшить внешний вид фасада камина можно с помощью:

  • его кладки из облицовочного кирпича;
  • оштукатуривания поверхности;
  • отделки натуральным камнем, плиткой.

Источник: http://izkirpicha.com/pechi-kamini-mangali/mangaly/stroim-kirpichnyj-mangal-v-besedke.html


Мангал из кирпича в беседке

Очень удобно, когда на даче находится беседка и кирпичная печь-мангал. Такие конструкции радуют удобством и защитой от невыносимого палящего солнца или случайного дождя. Поэтому есть большой смысл строить мангал с беседкой. При этом лучше делать это своими руками.

Что нужно сделать в первую очередь

После появления желания сделать кирпичный мангал под навесом нужно сделать следующее:

Выбор беседки и печи

Строения для отдыха и разговоров с друзьями, а также для устройства в них своими руками кирпичного мангала бывают разных видов. Выбрать можно:

Что касается дачного кирпичного мангала, то он может быть просто печью с камерами для дров и приготовления шашлыка. Лучше же делать варианты, в которых имеются мангал, топка с коптильней и топка с варочной панелью.

Такая конструкция подходит на все случаи жизни, поскольку позволяет готовить барбекю, а также варить супы в казане. Поэтому ее часто делают. Благодаря такой ее популярности всегда можно найти много фото и любой чертеж.

Они зависят от чертежа выбранной модели дачной беседки и порядовки печи. Для беседки нужно закупить:

  1. Кирпич, металлические либо деревянные столбы.
  2. Профильную трубу для формирования основания крыши (размеры 40х40 мм).
  3. Кровельный материал (металлочерепицу, профлист, шифер или другой вид).
  4. Цемент, песок.
  5. Брусчатку.

Цемент и песок могут быть использованы для заливки стяжки на полу беседки, а также для фиксирования столбов в земле. Под опоры из кирпича нужно будет сделать небольшой фундамент.

Материалы для печи:

  1. кирпич красный и огнестойкий;
  2. стальной лист;
  3. уголки;
  4. глина, песок;
  5. колосник;
  6. дверцы для топки, зольника, коптильни;
  7. варочная панель;
  8. металлическая сетка;
  9. арматурная сетка;

Мангал из кирпича в беседке своими руками + фото

Понятное дело, что количество всех этих материалов зависит от выбранного чертежа.

Их набор должен состоять из:

  • емкости для приготовления цементного и глиняного раствора;
  • мастерка;
  • болгарки;
  • уровня;
  • рулетки;
  • карандаша и линейки;
  • дрели;
  • ножовки;
  • киянки;
  • молотка.

Заливаем фундамент печи

В начале всех работ выбранное место готовят для устройства беседки и печи с барбекю. В первую очередь его выравнивают. Далее, согласно чертежу, роют своими руками котлован под фундамент мангала из кирпича, а также выкапывают ямы для столбов беседки.

Котлован под печь роют с учетом одного важного нюанса: под каждый слой кирпича нужно формировать бетонную стяжку толщиной в 15 мм. Если конструкция будет иметь 27 слоев, то толщина фундамента должна достигать 405 мм. Котлован обычно делают глубже, ведь еще нужно насыпать слой песка толщиной 70-100 мм. Края фундамента должны выступать на 100 мм. от краев будущей печи.

После выкапывания котлована для фундамента делают своими руками опалубку и сыплют на дно ямы песок. Его следует утрамбовать. Далее нужно поставить арматурную сетку. Такая сетка всегда находиться в нижней части фундамента, ведь в таком случае она может укрепить бетонную стяжку. Арматура, расположенная посередине или вверху фундамента, позволит последнему треснуть и прогнуться под весом дачной кирпичной конструкции.

Основание под постройку для беседки

После можно сделать всю беседку согласно выбранному чертежу и приступить к устройству дачной печи. Некоторые эксперты советуют сначала строить печь для шашлыка и барбекю. Это потому, что ее дымоход должен проходить через крышу беседки и находиться выше ее козырька или высшей точки. Сооружать своими руками выступающую часть дымохода над готовой беседкой несколько неудобно. Хотя здесь выбор сугубо индивидуальный.

Кладка печи: особенности использования кирпича

Для разных частей мангала используют разные виды кирпича. Это потому, что они нагреваются по-разному. Эксперты советуют делать так:

  • Часть конструкции, которая находится под мангалом и топкой, построить из пустотелого кирпича (она не будет нагреваться).
  • Пространство топки и мангала обложить огнеупорным кирпичом. Использовать другие виды кирпича не стоит, поскольку они не способны выдержать горячие языки пламени.
  • Всю остальную часть печи для барбекю – сделать своими руками из красного или обычного кирпича.
  • Забыть об использовании кирпича-железняка (он имеет темную сердцевину).

Толщина шва между кирпичами может быть:

  1. 3-4 мм. С таким швом выкладывают своими руками все вышеперечисленные типы кирпича. От этой нормы отступать нельзя, поскольку слишком толстый шов уменьшит прочность печи с 27 или более рядами, а также нужно будет ждать несколько месяцев, чтобы раствор высох.
  2. 6-13 мм. Такие швы делают в тех местах, где шамотный кирпич будет граничить с обычным. Эта толщина обусловлена различным расширением при нагреве. Более тонкие швы между этими видами кирпича приведут к преждевременному появлению трещин в мангале.


Мангал в 27 рядов кирпича нужно класть, используя глиняно-песчаную смесь. Пропорции глины к песку должны составлять 1 к 3-4. Раствор должен иметь вид густой сметаны. В нем не должно быть комков. Для кладки шамотного кирпича следует использовать раствор на шамотной глине. Цементные смеси считаются плохими, поскольку не являются термостойкими. Гипсовый раствор плохо противостоит влаге.

Возведение мангала

Устройство конструкции начинается с кладки первого ряда на покрытый рубероидом фундамент без использования раствора. Это позволит выложить кирпич так, чтобы его не нужно было резать. Затем выставляют материал на раствор.

Нижние два слоя кирпича всегда будут сплошными. Остальные ставят так, как предполагает выбранный чертеж. Стоит сказать, что нужно тщательно придерживаться любого чертежа и не вносить свои коррективы.

Мангал из кирпича в беседке своими руками + фото

После завершения строительства кирпичной конструкции с мангалом и барбекю достраивают беседку (если она не была сделана раньше) и осуществляют декоративные действия. Процесс предусматривает отделку мангала, покраску опор и различных элементов беседки, а также расстановку мебели.

Источник: http://poluchi-teplo.ru/mangalyi/kirpich/mangal-iz-kirpicha-v-besedke.html

Кирпичный мангал своими руками

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Видео-порядовка мангала из кирпича с кухонной плитой

Мангал из кирпича в беседке своими руками + фото

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.


Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Мангал из кирпича в беседке своими руками + фото

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

Источник: http://stroychik.ru/raznoe/mangal-iz-kirpicha-svoimi-rukami

Как сделать барбекю из кирпича в беседке

Любители больших компаний могут удивить своих гостей, установив на своем участке барбекю из кирпича в беседке. Благодаря этой конструкции удастся организовывать праздники в любое время года, даже во время небольших осадков. Уютная атмосфера и пожаренное на открытом огне мясо оставят приятные впечатления о проведенном времени.

Грамотно организованная дизайнерская работа позволит легко вписаться выбранным формам в устроенный на участке порядок. Широкий выбор форм и разноплановые модели беседок с мангалом из кирпича способны удовлетворить любой вкус владельцев территории.

Как это выглядит

Беседки с мангалом барбекю и печкой, как правило, представляют собой отдельно стоящие строения. Крыша удерживается мощными стойками из камня, кирпича или дерева. Стены могут быть также в нескольких вариантах:

  • прочные из кирпича;
  • легкие из дерева;
  • с использованием панорамных открывающихся фрамуг;
  • пространство может быть открытым.

Чаще всего владельцы выбирают открытые варианты, чтобы наслаждаться окружающей природой. Прочные капитальные стены принято возводить на небольшую высоту, до 1 метра от пола.


Как правило, внутри имеется большой стол, вокруг которого располагаются мощные деревянные лавки или элегантные дачные стулья, либо плетеная мебель.

Необходимо сделать грамотный расчет для выделения территории, чтобы внутреннее пространство могло вмещать достаточное количество гостей.

Камин или мангал из кирпича в беседке не должны сужать зону отдыха. При этом перед ними должно оставаться пространство для ухаживания за открытым огнем или для приготовления каких-то блюд на открытом огне.

Выбор конструкции

Существует много интересных вариантов для строительства беседки с мангалом барбекю и печкой, проекты бывают как для легких конструкций, так и для капитальных строений. В каждом случае есть свои достоинства и недостатки.

Мощные фундаменты и прочные материалы обладают хорошими эксплуатационными качествами, но стоят достаточно дорого и на возведение уходит больше сил и средств. Для легких конструкций нужен меньший бюджет, но требуется более качественный уход и они менее долговечны.

Деревянные беседки с камином можно обработать специальными материалами, уберегающими от возгорания. Также их легче и быстрее возводить с минимальным количеством помощников и материалов.

Любая конструкция из дерева, которая соседствует с открытым огнем, должна быть обработана антипиренами. Это компонент, который добавляется в деревообрабатывающие составы с целью обеспечить защиту от огня. Антипирен замедляет воспламенение и препятствует прямому огневому воздействию от нескольких минут до нескольких часов.

Подбор материалов для строительства

Современные технологии позволяют возвести беседки с камином, фото которых есть на странице, практически из любых материалов. Такой подход помогает реализовать даже самые смелые авторские фантазии.

В интерьер помещения можно вписать любые необходимые атрибуты отдыха, например барбекю в беседку или установить мангал в беседке из кирпича. При правильном уходе постройка прослужит долгие годы.

Мангал из кирпича в беседке своими руками + фото

Часто встречаются беседки из кирпича с мангалом. Положительные качества конструкции заключаются в том, что здание обладает прочностью и долговечностью. Применяемые материалы устойчивы к воздействию открытого огня. Таким образом, устанавливается беседка с камином.

Капитальное строение не нуждается в каком-то виде регулярного ремонта или обслуживания. Выдерживает воздействие негативных погодных условий. Барбекю в беседке из кирпича, своими руками установленное, можно эксплуатировать даже в зимний период, так как внутри быстро можно протопить, а стены долго удержат нужную температуру.

Минусы кроются в необходимости постройки прочного фундамента под основанием. Это является дополнительной финансовой нагрузкой на проект.

Проект беседки с барбекю из деревянных материалов выгодно отличается от остальных аналогов:

  • эстетичный внешний вид;
  • легко вписывается практически в любой ландшафтный дизайн;
  • для постройки нужен только легковесный фундамент;
  • деревянная беседка для барбекю стоит меньше, чем кирпичная или каменная;
  • возводить ее сможет даже человек, не имеющий большого строительного опыта.

Минусы такой планировки в недолговечном материале, который нуждается в регулярном уходе и обслуживании.

Стильно смотрятся металлические постройки. Однако, для самостоятельного возведения кованых моделей требуется опыт и умение работы с металлом. Также нужно обладать дизайнерскими навыками.

Возведение беседки с мангалом

Базовой моделью для проекта принято брать беседку из кирпича с мангалом. Рассмотрим на ее примере подготовку и установку всех элементов. Прежде всего, закладывается прочный фундамент, ведь он должен выдержать не только само строение, но и установленную внутри печку.

Если планируется использовать барбекю в беседке из кирпича, то ленточного фундамента будет недостаточно, придется заливать все пространство на уровне пола. Для базы подготавливается котлован глубиной 0,8-1,0 м. Вокруг него сооружаем опалубку и делаем закладку коммуникаций: свет, канализация, водопровод и т.д.

Нижним слоем является дренаж из щебня около 20-30 см. Поверх него формируем гидроизоляционную защиту. Теперь все готово для заливки, составленной из песка, цемента (марка «400») и щебня в соотношении примерно 3:1:5. Заливаем все с укладкой арматуры.

Стены делаем в полкирпича на цементном растворе. Укладка осуществляется после полного застывания фундамента.

Параллельно ведется кирпичная кладка барбекю для беседки. Первые два слоя укладывать нужно сплошными. Далее размечают нишу для дров, топку и боковые стенки. Высота проема для приготовления пищи составляет обычно 7 кирпичей. После 2-3 рядов нужно укладывать армированную сетку.

В последних рядах делаются воздушные зазоры. Дымоотвод и внутри обшивается металлом или используются трубы из асбеста. С наружной стороны делается козырек, защищающий от попадания внутрь трубы посторонних предметов или мусора. Наружную поверхность штукатурят или декорируют изразцами.

Как самому построить барбекю из кирпича

Отделка и навес

Навес необходим не только для зашиты от осадков, но и для увеличения срока эксплуатации конструкции. Он может быть как сплошны, закрывающим всю конструкцию, так и локальным – четко над барбекю.

Для крепления навеса еще на стадии подготовки фундамента закладываются основания. Столбы могут быть либо кирпичными, либо металлическими – на прочность конструкции это не влияет и зависит лишь от общего оформления зоны отдыха.

Можно даже использовать и деревянные опоры, но только при условии обработки из огнеупорными составами на основе антипирена.

Крышу можно выбрать также из любого доступного материала – металлочерепицы, профлиста, дерева и т.д. Не рекомендуется использовать ондулин. Главное, чтобы общая конструкция вписывалась в дизайн участка и не выглядела как инородное тело.

Для удобства предлагаем несколько вариантов схем барбекю в беседке

Инструкция по строительства мангала из кирпича.

Источник: http://www.portaltepla.ru/barbeku/barbeku-iz-kirpicha-v-besedke/

Источник: ogorodo.ru


Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
